PUNKT-Speiser®

Zur Toolbox

Hochexotherme Speisereinsätze, speziell für Einsatz auf Formanlagen

Die selbstzentrierende Innenkontur gewährleistet die schnelle Bestückung der Modellplatte mit Speisern im Takt der Formanlage. Das Speisersystem benötigt lediglich den Speiserhalsdurchmesser als Auflagefläche auf der Modellkontur. Dies erlaubt im Gegensatz zu Speisern mit Brechkern die punktgenaue Positionierung des Speisers. Die Verwendung auf kleinsten Positionen, wie Nocken oder Rippen, wird ermöglicht.

Das Produktportfolio des PUNKT-Speisers® zeichnet sich besonders durch seine baukastenartigen Kombinationsmöglichkeiten aus. Hieraus ergibt sich ein – auf die Kunden und den konkreten Anwendungsfall abgestimmter – hoher Individualisierungsgrad der Produkte. PUNKT-Speiser® können mit exothermen Reduzierplatten und metallischen Brechkernen (ME-Scheiben) verklebt werden. Diese Produktvielfalt gibt dem Gießer ein breites Portfolio an innovativen Produktlösungen an die Hand.

PUNKT-Speiser® mit metallischem Brechkern

Bei der „PX-ME N“-Serie handelt es sich um PUNKT-Speiser® mit einem metallischen Brechkern. Das System gewährleistet bei geringem Volumen höchstes Ausbringen und insbesondere in modernen Hochdruckformanlagen höhere Prozesssicherheit. Die Metallscheibe bildet direkt oberhalb der Auflagefläche eine vorher fest definierte Brechkante aus. Die notwendige Auflagefläche des Speisers kann auf den metallischen Speiserhalsquerschnitt verringert werden. Die definierte Sollbruchstelle ermöglicht ein effizientes Abschlagen des Speiserrestes in der Putzerei und die minimale Auflagefläche der ME-Scheibe erspart das großflächige Schleifen des Gussstückes im direkten Speiserumfeld. Insbesondere in exponierten Positionen wie Flanschen mit kleinsten Auflageflächen kann durch den Einsatz der „PX-ME N“ auf die Zugabe von Auflageflächen verzichtet werden, die im Anschluss aufwendig nachbearbeitet werden müssen. Die Metallscheiben sind mit den Durchmessern von 15 mm bis 55 mm verfügbar. Zudem wurden für besonders schmale, exponierte Auflageflächen wie Flansche Metallscheiben mit ovalem Loch entwickelt (MEov N – 20 x 30mm).



PUNKT-Speiser® mit exothermer Reduzierplatte

Sofern ein naturgeformter Speiserhals gewünscht ist bzw. es die Anwendung erfordert, besteht die Möglichkeit, als Zubehör eine exotherme Reduzierplatte zu verwenden. Hierbei handelt es sich um einen Brechkern aus einer exothermen Masse, die den Speiserhals zusätzlich beheizt. Der Speiserhals wird dabei natürlich geformt und steht 10–15 mm über der Bauteiloberfläche.

Portfolio – PUNKT-Speiser®

PUNKT-Speiser® Zubehöroptionen

PUNKT-Speiser Zubehörsortiment

OPX mit Metallscheibe

OPX PUNKT-Speiser von GTP Schäfer

PX mit exothermer Reduzierplatte

PX PUNKT-Speiser mit exothermer Reduzierplatte

PX-ME PUNKT-Speiser®

PX-ME PUNKT-Speiser Technologie

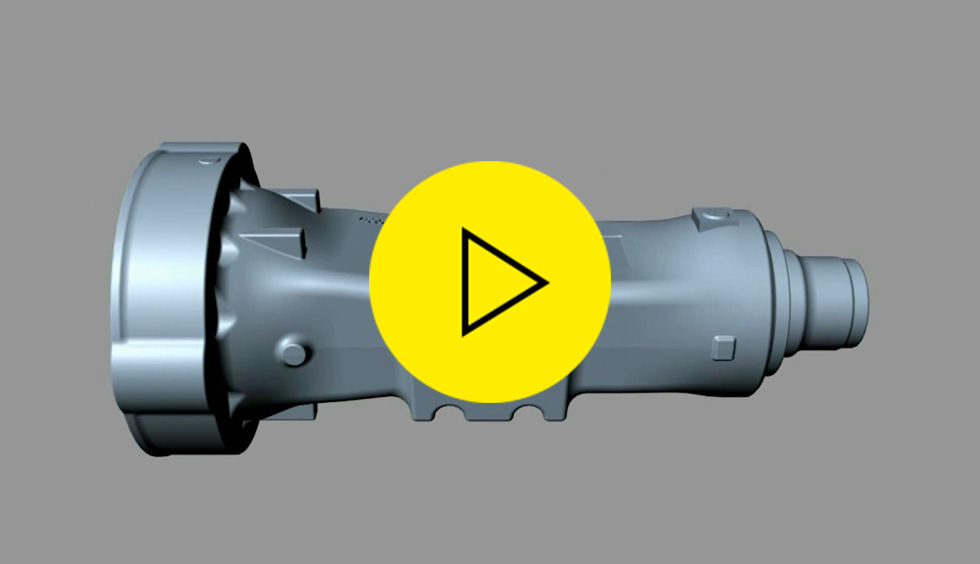

Application Technology

PX mit Metallscheibe

Vorteile

  • Höhere Ausbringung bei Verwendung von PUNKT-Speisern®
  • Flexible Positionierung auch an komplexen Gussgeometrien
  • Bessere Ausnutzung der Modellfläche – mehr Teile pro Kasten
  • Höhere Prozesssicherheit
  • Reduzierung von Nacharbeit und Ausschuss
  • Reduzierung der Durchlaufzeiten

Produktbroschüre

Weitere Details entnehmen Sie bitte der Produktbroschüre.

Download als PDF

Anwendungstechnik

Beim Einfüllen des Formsandes in den Formkasten werden die PUNKT-Speiser® durch einen Dorn zunächst hochgehalten. Mit der Verdichtung des Formsandes wird der Speiser Richtung Modell bewegt, so dass der Formsand zwischen Speiser und Modell verdichtet wird. Die Gusskontur unter dem Speiser wird vom Formsand gebildet, der zwischen Speiser und Gussteil im Sinn eines Brechkerns geformt wird. Die sauber abgebildete Gusskontur wird nur noch durch den kleinen metallischen Speiserhals unterbrochen.



PUNKT-Speiser Anwendungstechnik auf starren Dorn und Federdorn
